ES-9100型脫氣氫電導率測量系統在電廠中的應用

背景介紹

在燃?xì)獍l(fā)電廠的水汽系統中，氫電導率是一項重要參數，既是發電廠水汽純度的指標，也是判斷凝汽器是否泄漏的重要指標，是電廠化學監督中不可忽視的重要手段。但是由于火電廠水汽系統特別是凝結水中會含有一定量的 CO?，雖然給水中存在的 CO? 被認為是侵蝕性非常小的污染物，但是它卻能導致氫電導率升高，它和主要的雜質陰離子氯離子、硫酸根離子等混淆在一起，不能直接反應雜質陰離子的含量，造成了氫電導率的誤判，嚴重影響氫電導率測定的可靠性。當凝結水氫電導率升高時，運行人員無法判斷是因?yàn)槟鞴苄孤?，還是因?yàn)檎婵諊?yán)密性差導致吸收 CO? 而引起的。

因此，能否消除水汽中 CO? 的影響直接關系到氫電導率測定的準確性，氫電導率作為監測水汽品質的重要手段，這也關系到電廠是否能夠安全的運行，測定水汽的脫氣氫電導率具有實際意義。

應用情況

西北某電廠在凝汽器出口安裝一臺 ES-9100 型脫氣電導率測量系統，用于監測凝汽器出口脫氣氫電導率含量。該儀表于 2023 年初安裝，集成配套安裝并經售后同事調試后，儀器整體性能穩定，準確性高，儀表性價比達到客戶的需求。

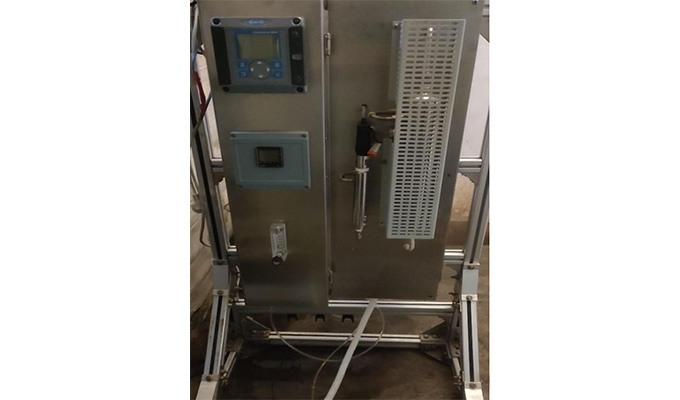

                                          圖1：ES-9100型脫氣氫電導率測量系統

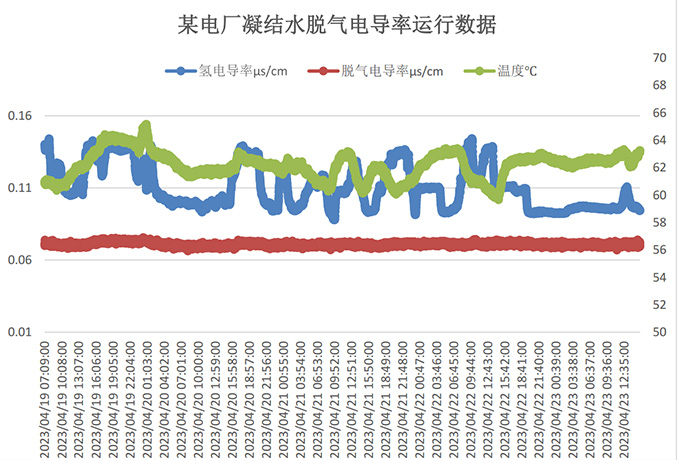

現場數據如下所示，現場脫氣氫電導率值滿足《GB12145-2016 火力發電機組及蒸汽動力設備水質質量》要求，長期處于 0.1μs/cm 以下，達到標準期望值。

                                表1：ES-9100型脫氣氫電導率測量系統現場測量值

總  結

ES-9100 脫氣裝置系統通過加熱沸騰法除去水樣中的 CO? 氣體，CO? 氣體通過蒸汽排出，在測量脫氣氫電導率前，系統采用加熱前的進水冷卻加熱脫氣完的樣水，實現自冷卻。

儀表面板式集成、便于安裝，操作維護簡單，同時采用高性能電加熱系統，帶溫控自動調節。測量系統采用進口樹脂，降低運維人員維護頻率，準確的測量脫氣電導率數值，便于現場人員判斷凝汽器是否發生泄露。
